[ Node-RED ] 建立 LinkIt 7697 與 Node-RED 關係

學習目標

• 透過 Node-RED 控制 LinkIt 7697 LED

所需材料

1. LinkIt 7697
2. Micro USB Cable
3. 麵包板
4. 杜邦線
5. 超音波感測器

前置準備作業

1. 一台已連上網路的電腦

Step 1. 匯入 PubSubClient Library

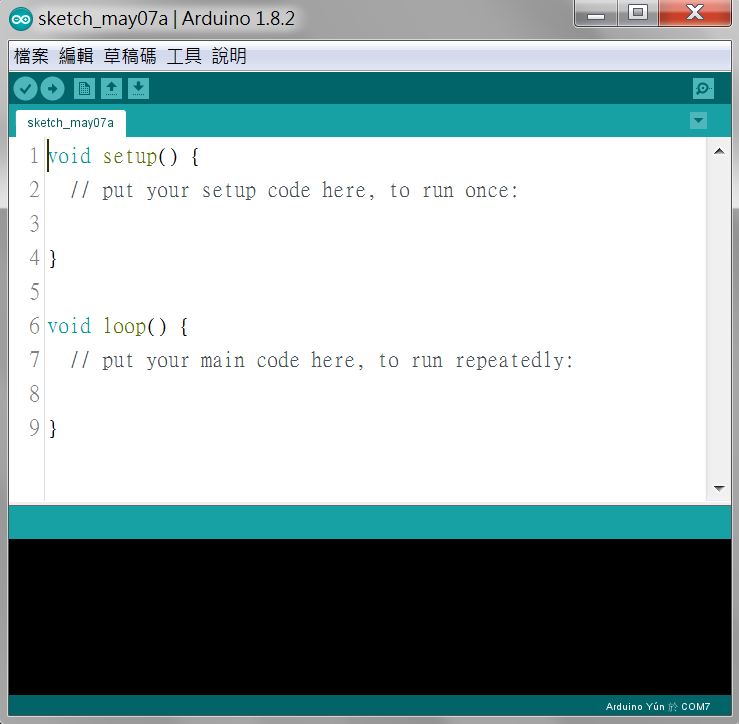

❖ 1.1  開啟 Arduino IDE

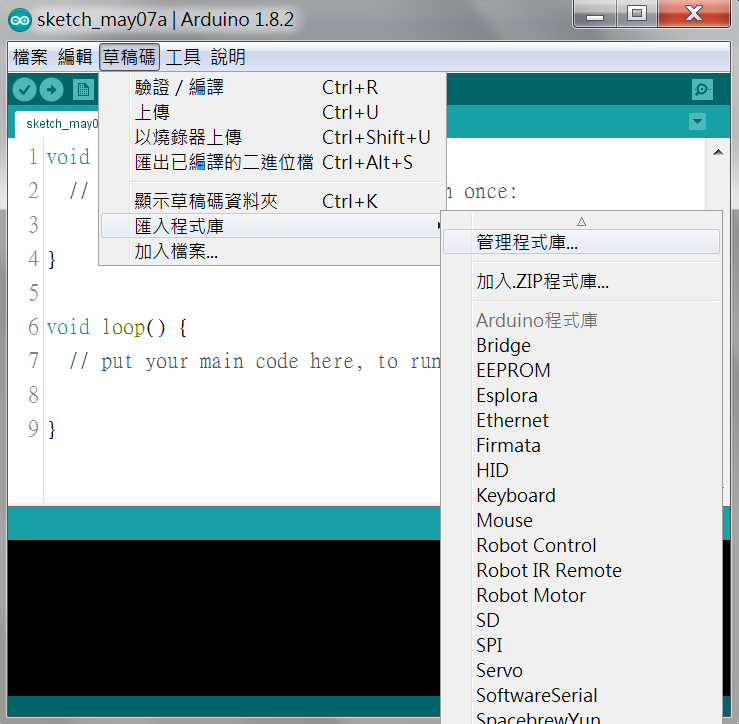

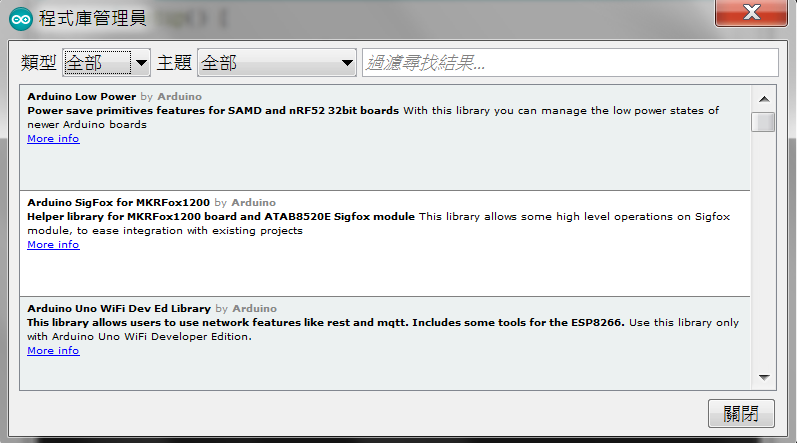

❖ 1.2  點選 【 草稿碼 】 ➙ 【 匯備程式庫 】 ➙ 【 管理程式庫... 】

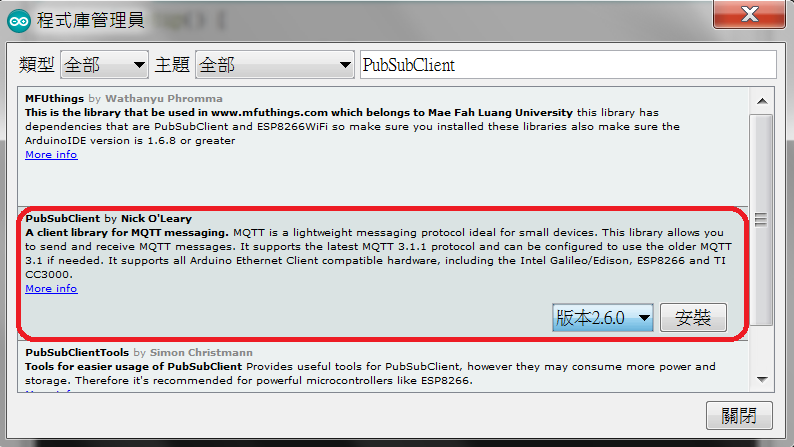

❖ 1.3  在右上角的 【 過濾尋找結果... 】 欄位輸入 【 PubSubClient 】

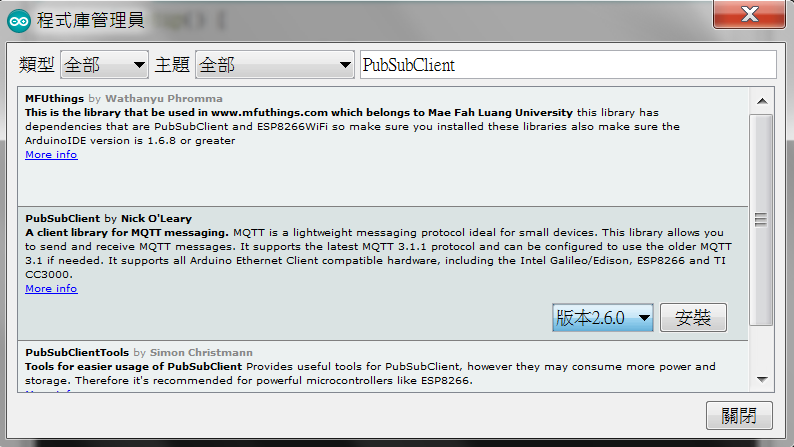

❖ 1.4  點選 【 PubSubClient 】 右邊的 【 安裝 】

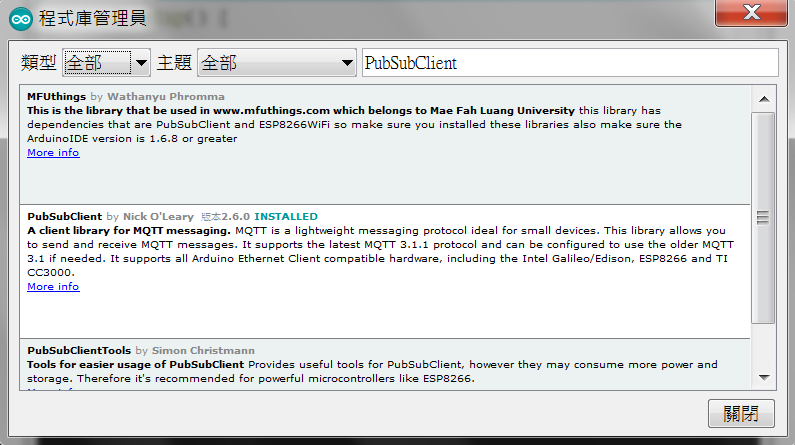

❖ 1.5  安裝完成畫面

Step 2. 撰寫 Arduino 程式

❖ 2.1   下載程式碼
         ☆ 請到下面網址下載程式碼到 Arduino IDE 中

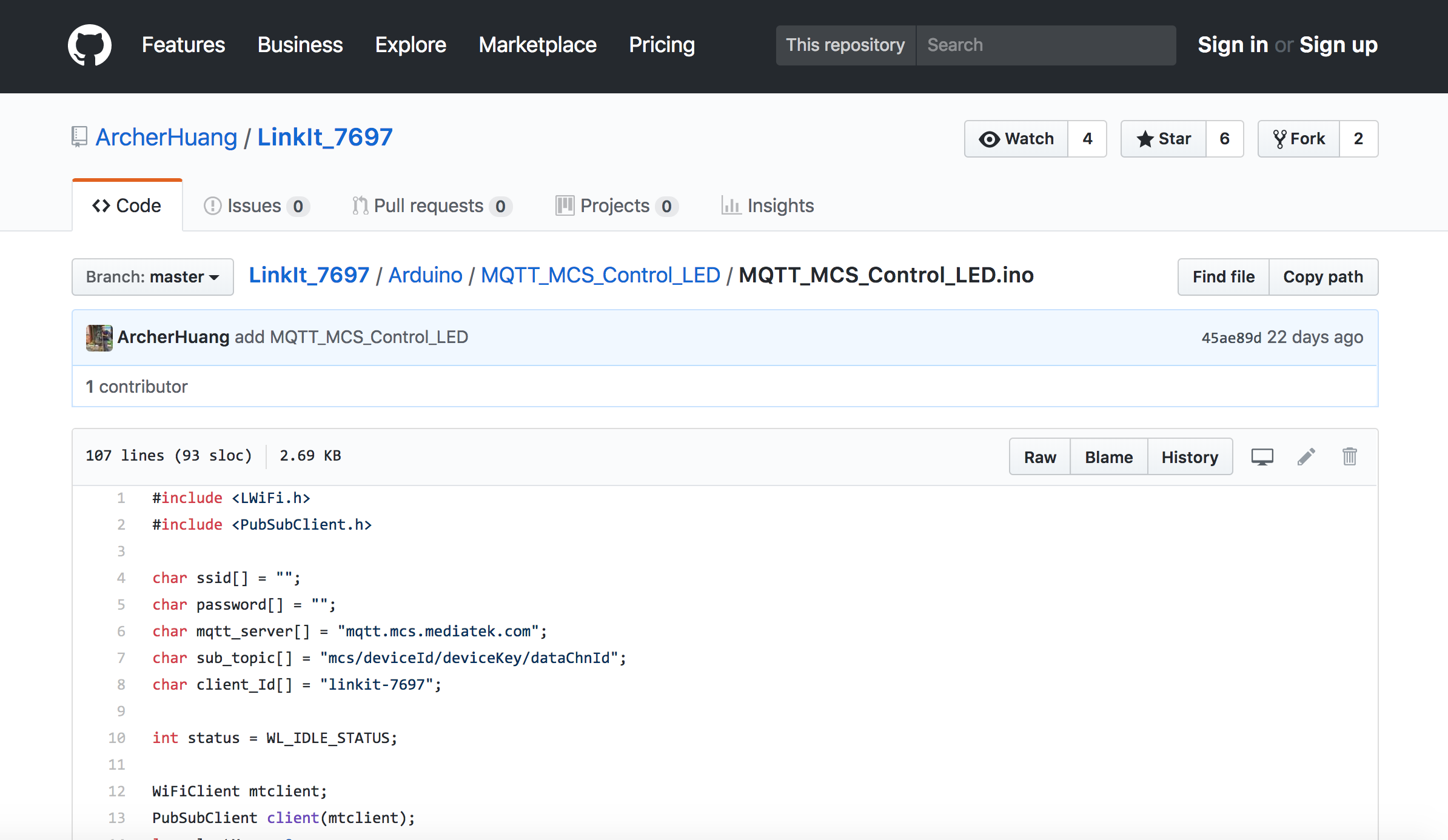

https://github.com/ArcherHuang/LinkIt_7697/blob/master/Arduino/MQTT_MCS_Control_LED/MQTT_MCS_Control_LED.ino

❖ 2.2   修改程式碼

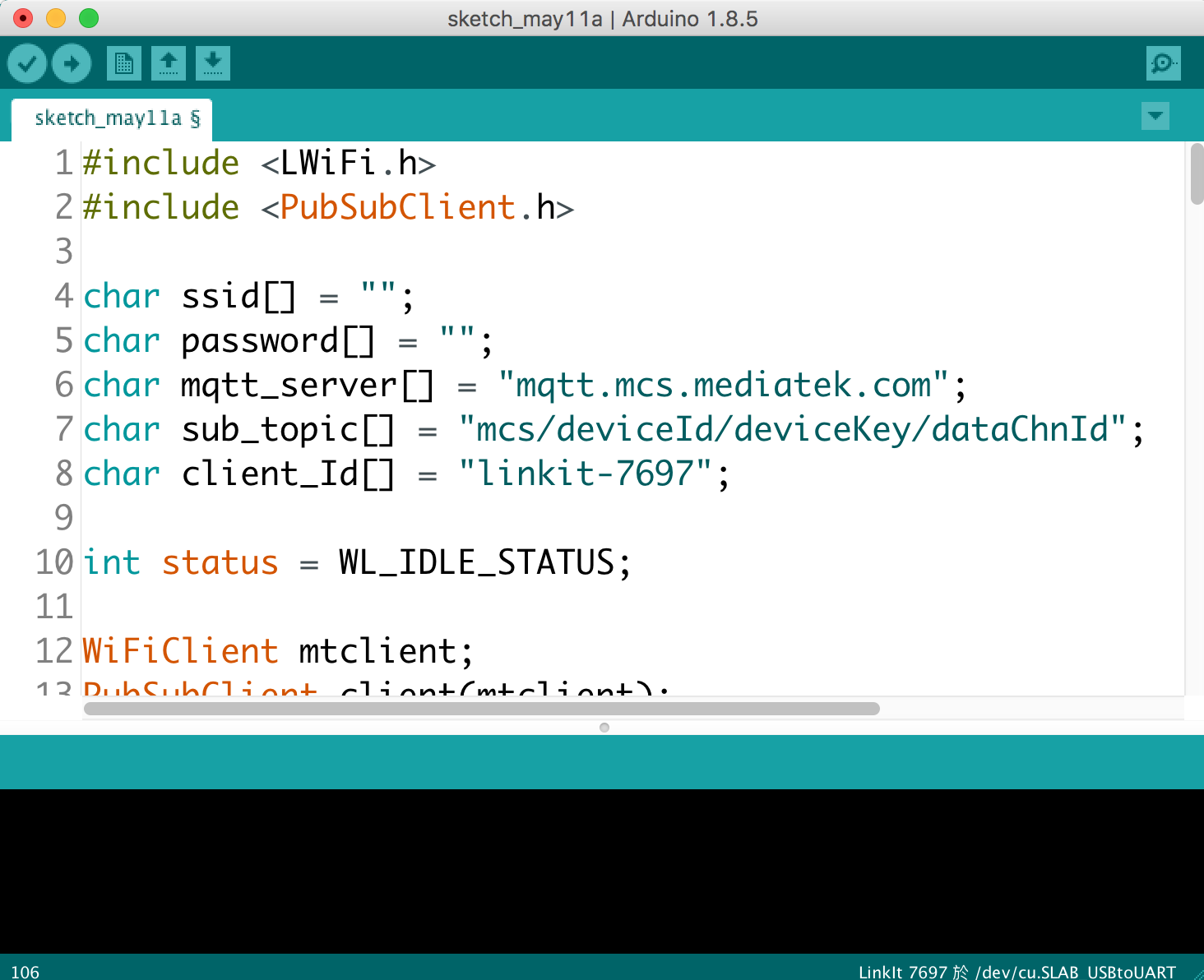

        ☆ 請在 【 第 4 行 】 的雙引號中輸入 WIFI AP 的名稱
        ☆ 請在 【 第 5 行 】 的雙引號中輸入 WIFI AP 的密碼
        ☆ 請在 【 第 7 行 】 的雙引號中的 【 deviceId 】 與 【 deviceKey 】輸入 MCS 上的 【 deviceId 】 與 【 deviceKey 】
        ☆ 請在 【 第 7 行 】 的雙引號中的 【 dataChnId 】 輸入 MCS 上的 【 資料通道 Id 】，例如：led

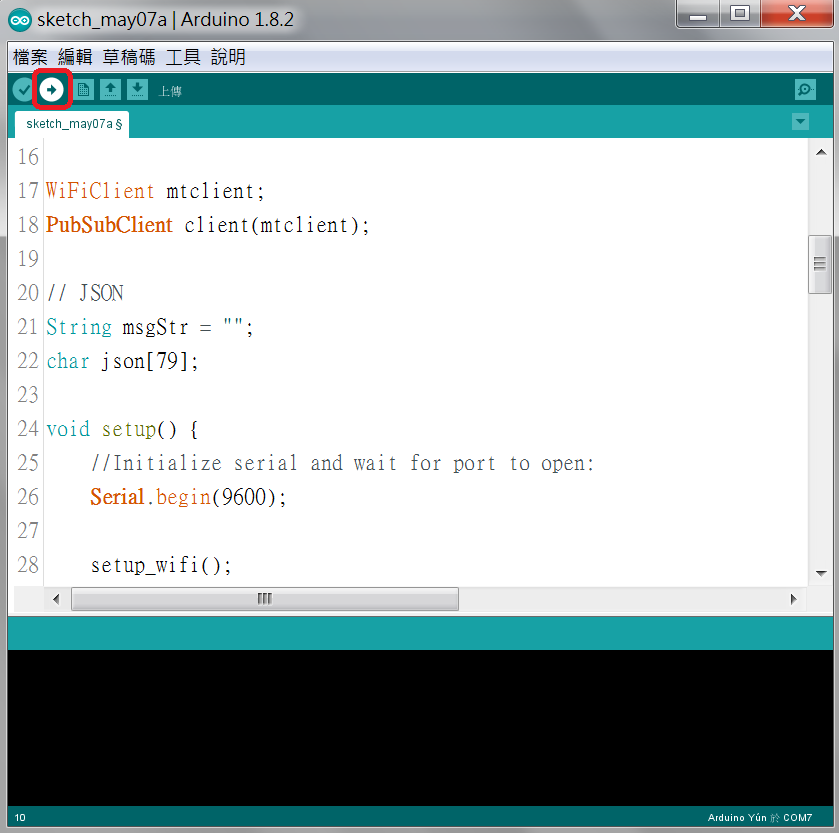

❖ 2.3  點選左上角的向右箭頭上傳程式碼到 LinkIt 7697

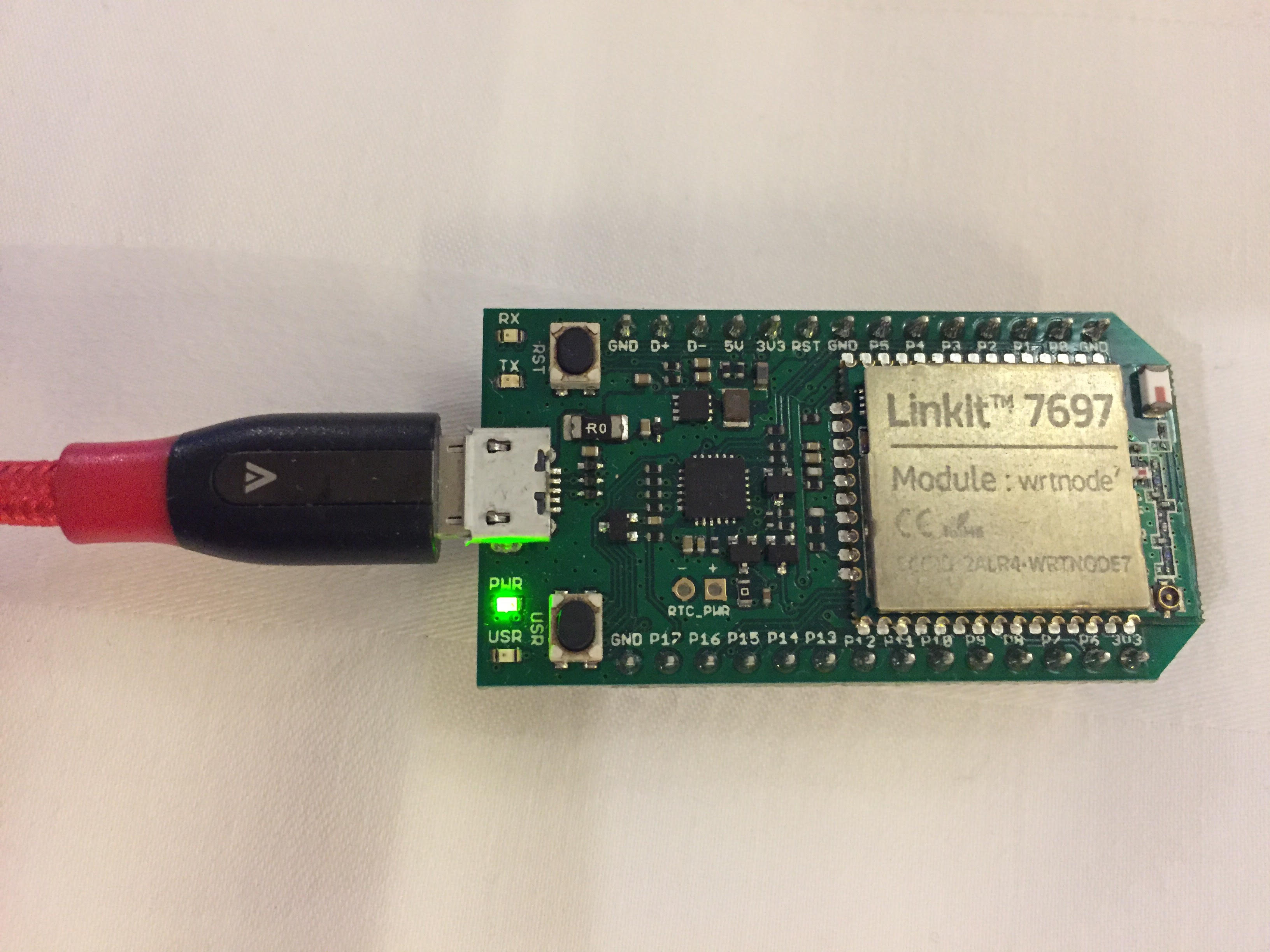

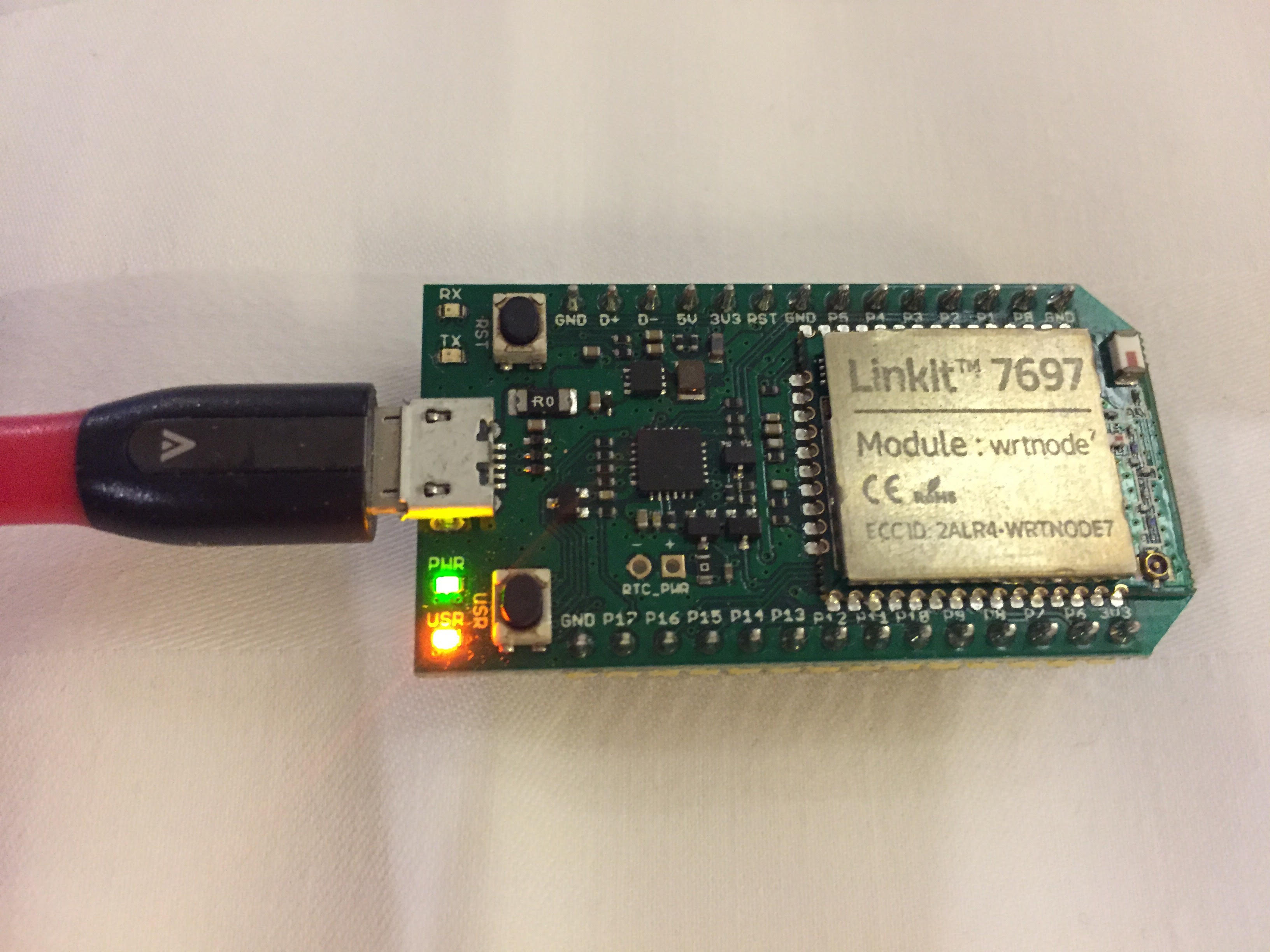

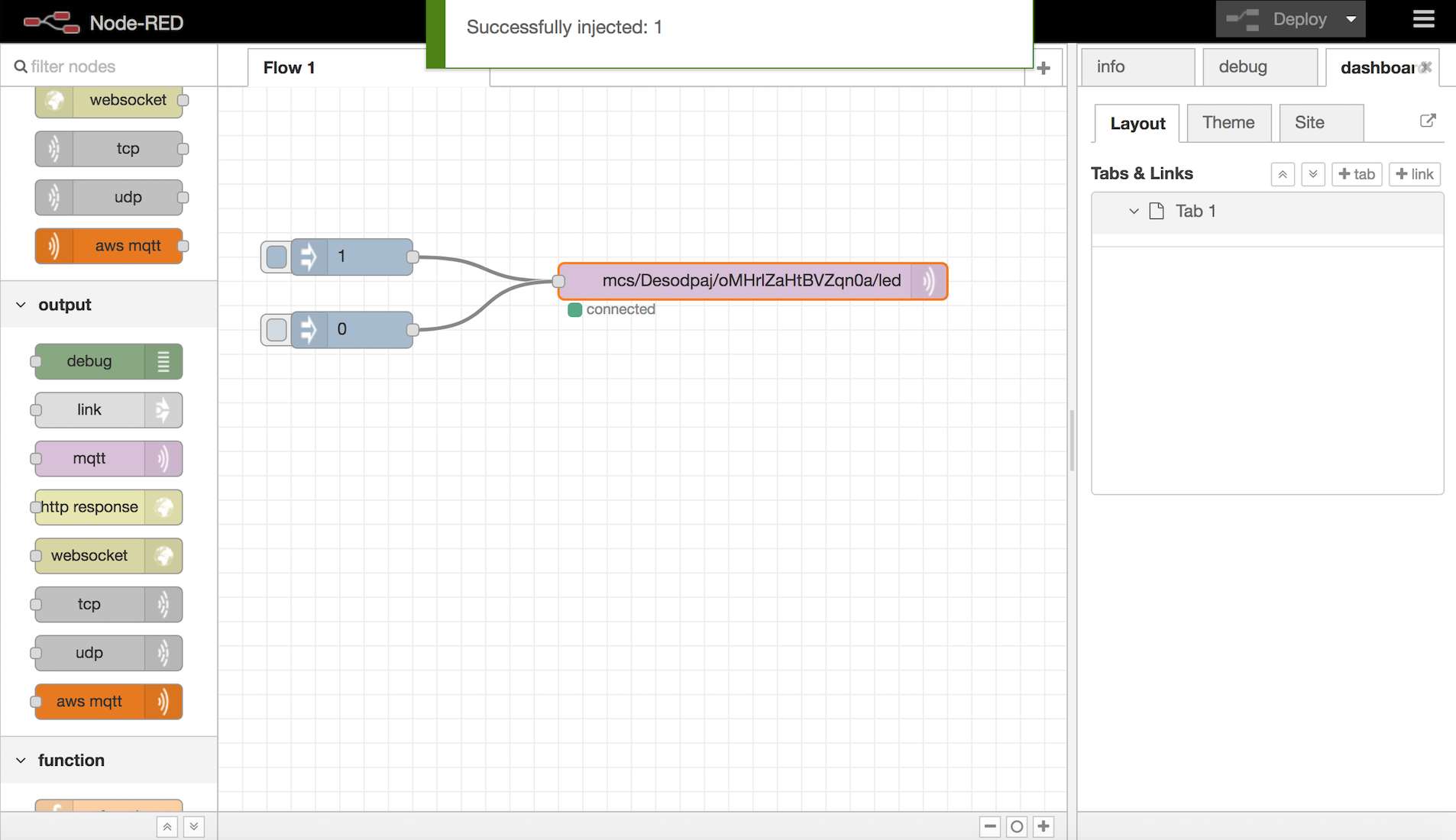

❖ 2.4  點選 Node-RED 的 1 按鈕以開啟 LinkIt 7697 LED

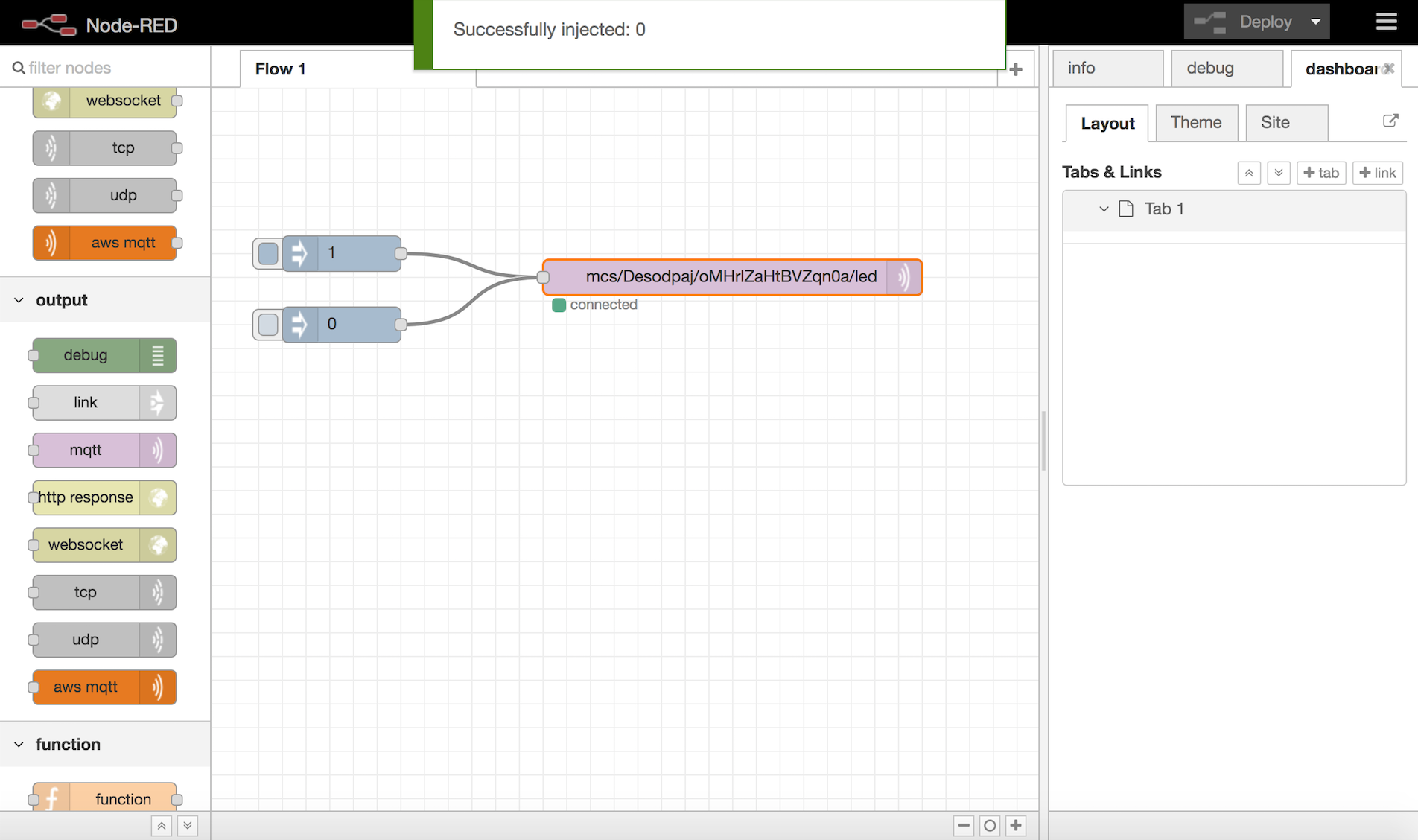

❖ 2.5  點選 Node-RED 的 0 按鈕以關閉 LinkIt 7697 LED
