[ Micro:bit ] LED 印出 A-Z 教學

任務目標

  • 每 0.5 秒透過 LED 印出 A-Z

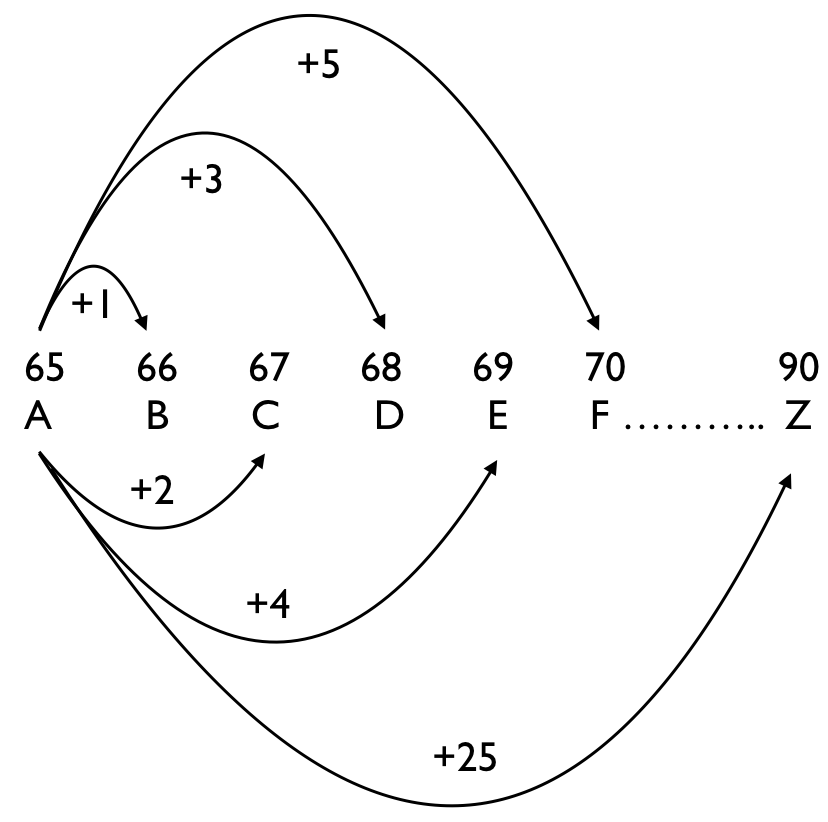

  • ASCII 表中 A 到 Z 的編號從 65 到 90
  • ASCII (美國資訊交換標準代碼)是基於拉丁字母的一套電腦編碼系統。它主要用於顯示現代英語

學習目標

  • 迴圈使用
  • 變數
  • ASCII 字元讀取
  • LED 顯示
  • 暫停
  • Blockly 語法
  • Python 語法

前置準備

  • 一台電腦
  • 覽瀏器 ( 本範例使用 Chrome )

使用料件

  • Micro:bit
  • Micro USB Cable

LED 印出 A-Z 程式邏輯

持續執行
   增量值從 0 到 25
       在 LED 顯示 65 + 增量值
       停 0.5 秒鐘

LED 印出 A-Z 程式撰寫

一、Blockly 語法

Step 1. 開啟線上編輯器
❖ 1.1  開啟瀏覽器並輸入下方網址
       https://makecode.microbit.org/#

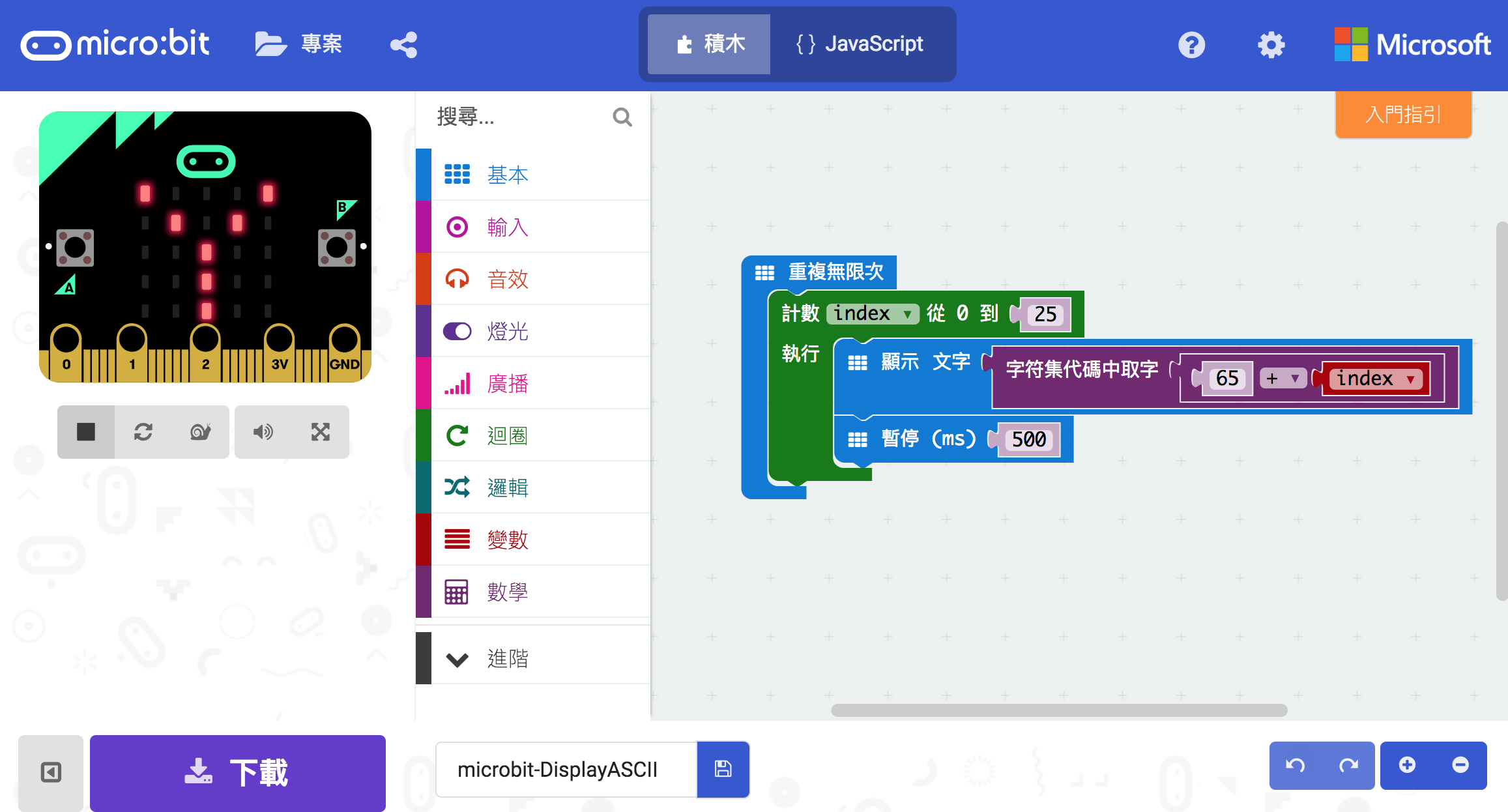

Step 2. 撰寫 Blockly 程式
❖ 2.1  依 LED 印出 A-Z 程式邏輯進行 Blockly 程式撰寫

※ 程式說明 ※

【 重複無限次 】方塊:代表執行下方 3 行程式
【 計數 index 從 0 到 25 】方塊:① 此方塊放於 【 重複無限次 】 方塊中
                              ② 執行 0 到 25 並放到 index 變數中
【 顯示 文字 】方塊:① 此方塊放於 【 計數 index 從 0 到 25 】 方塊中
                  ② 從 65 號開始依序讀取 ASCII 字碼
【 暫停 】方塊:① 此方塊放於 【 計數 index 從 0 到 25 】 方塊中
              ② 暫停 0.5 秒鐘
                 500 毫秒 ( milliseconds ) = 0.5 秒 ( seconds )

Step 3. 燒錄程式到 Micro:bit

❖ 3.1  ① 將所撰寫的程式命名
       ② 儲存所撰寫的 Blockly 程式到電腦中
       ③ 將上一步驟中的程式移到 Micro:bit 進行燒錄
       ④ 在 Micro:bit 上進行測試

Step 4. 成果

在 LED 上顯示從 A 到 Z


二、Python 語法

Step 1. 開啟線上編輯器
❖ 1.1  開啟瀏覽器並輸入下方網址
       https://python.microbit.org/v/1


Step 2. 撰寫 Python 程式
❖ 2.1  依 LED 印出 A-Z 程式邏輯進行 Python 程式撰寫

※ 程式說明 ※

第 1 行:程式注解最前面以 【 # 】字符號代表,注解請勿使用中文
第 2 行:匯入 micro:bit 套件
第 4 行:① 【 while 】代表 Pyhton 的迴圈,
            True 代表條件為真、False 代表條件為假,
            此行代表 【 持續不斷執行的迴圈 】
        ② 以【 : 】做結尾
第 5 行:① 以 【 Tab 】 鍵為縮排代表是在迴圈的事件
        ② for 迴圈從 0 到 25 並將值存放於 x 變數中
        ③ 以【 : 】做結尾
第 6 行:① 以 【 Tab 】 鍵為縮排代表是在 for 迴圈中
        ② 宣告一個 encrypted_char 的變數,從 65 號開始依序抓取 ASCII 字碼
第 7 行:① 以 【 Tab 】 鍵為縮排代表是在 for 迴圈中
        ② 顯示 ASCII 字碼在 LED 上
第 8 行:① 以 【 Tab 】 鍵為縮排代表是在 for 迴圈中
        ② 暫停 0.5 秒鐘
          500 毫秒 ( milliseconds ) = 0.5 秒 ( seconds )

Step 3. 燒錄程式到 Micro:bit

❖ 3.1  ① 將所撰寫的程式命名
       ② 儲存所撰寫 Python 的 hex 程式到電腦中
       ③ 將上一步驟中的程式移到 Micro:bit 進行燒錄
       ④ 在 Micro:bit 上進行測試

Step 4. 成果

在 LED 上顯示從 A 到 Z


GitHub
【 GitHub Blockly 】 https://github.com/ArcherHuang/Micro-bit/tree/master/Game/Blockly
【 GitHub Python  】 https://github.com/ArcherHuang/Micro-bit/tree/master/Game/Python
【      Name      】 microbit-DisplayASCII
