[ Micro:bit ] 倒數計時器教學

任務目標

  • 按下按鈕 A 時 LED 顯示從 9 倒數到 0
  • 每個數字顯示 1 秒鐘

學習目標

  • 迴圈使用
  • 變數
  • 條件判斷
  • LED 顯示
  • 暫停
  • 按鈕事件
  • Blockly 語法
  • Python 語法

前置準備

  • 一台電腦
  • 覽瀏器 ( 本範例使用 Chrome )

使用料件

  • Micro:bit
  • Micro USB Cable

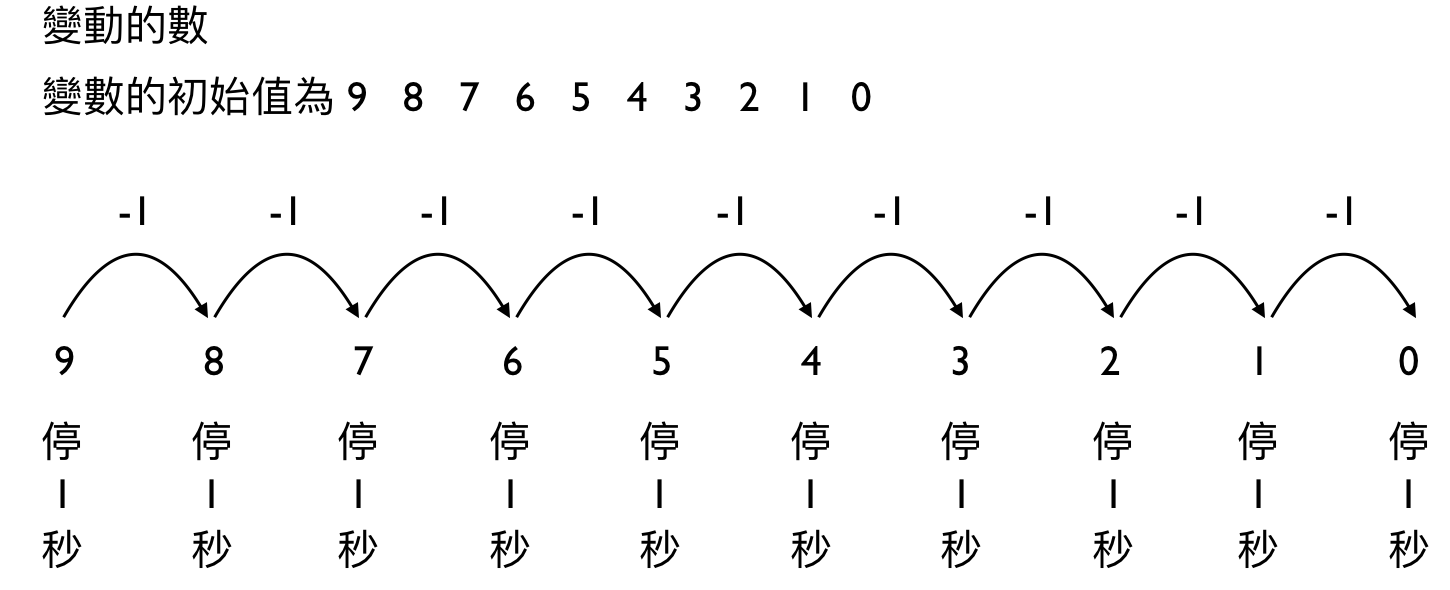

倒數計時器程式邏輯

當按下按鈕 A 時
    變數的初始值為 9
    重複 10 次
         LED 顯示目前變數的數值
         停 1 秒鐘
         將目前變數的數值 -1

倒數計時器程式撰寫

一、Blockly 語法

Step 1. 開啟線上編輯器
❖ 1.1  開啟瀏覽器並輸入下方網址
       https://makecode.microbit.org/#


Step 2. 撰寫 Blockly 程式

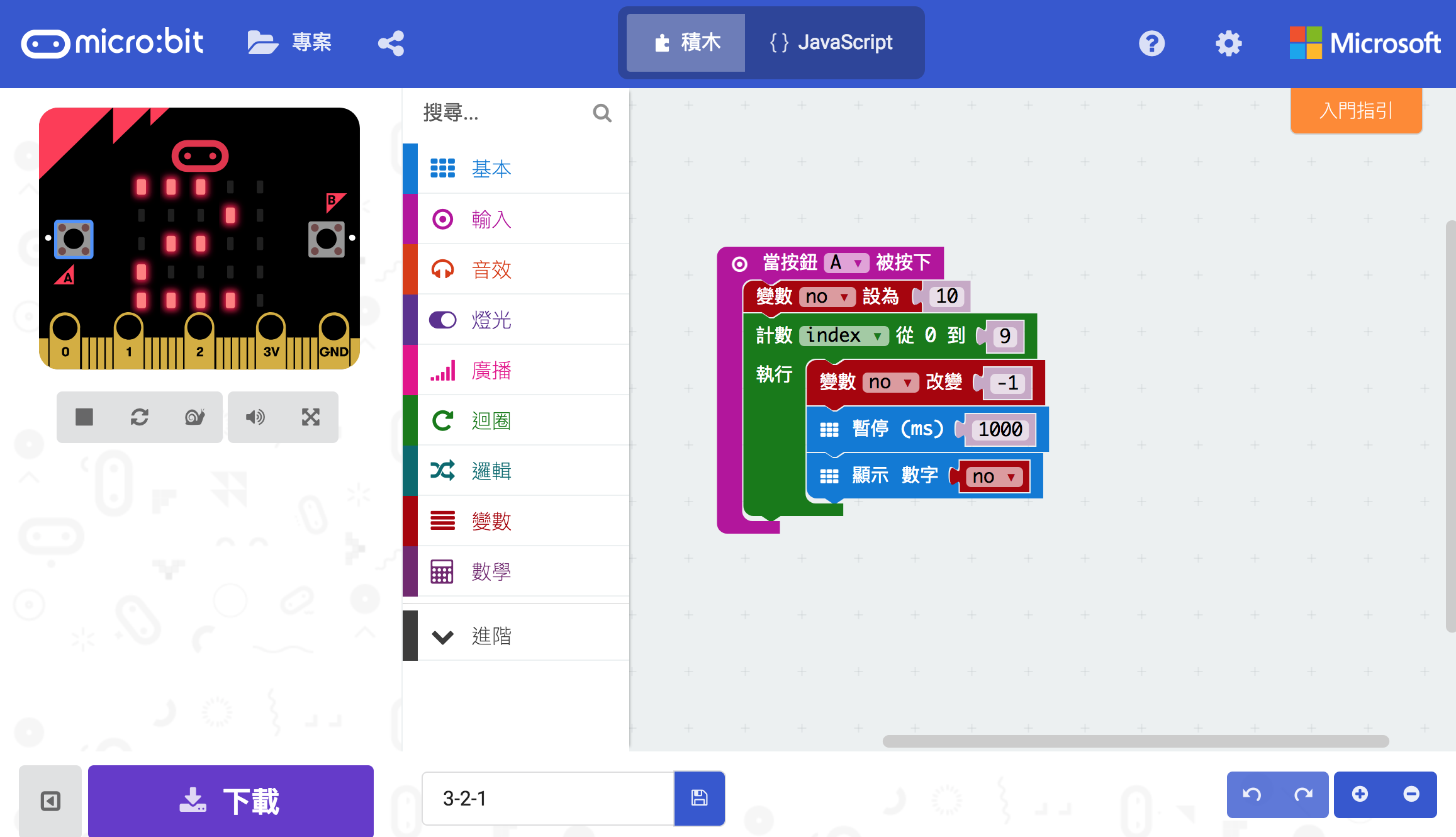

❖ 2.1  依倒數計時器程式邏輯進行 Blockly 程式撰寫

※ 程式說明 ※

【 當按鈕 A 被按下 】方塊:代表執行下方 5 行程式
【 變數 設為 】方塊:① 此方塊放於 【 當按鈕 A 被按下 】 方塊中
                  ② 宣告一個 no 的變數存放 10 的數值
【 計數 index 從 0 到 9 】方塊:此方塊放於 【 當按鈕 A 被按下 】 方塊中
【 變數 改變 】方塊:① 此方塊放於 【 當按鈕 A 被按下 】 方塊中
                  ② 將 no 的變數值減 1
【 暫停 】方塊:① 此方塊放於 【 計數 index 從 0 到 9 】 方塊中
              ② 暫停 1 秒鐘
                1000 毫秒 ( milliseconds ) = 1 秒 ( seconds )
【 顯示 數字 】方塊:① 此方塊放於 【 計數 index 從 0 到 9 】 方塊中
                  ② 於 LED 中顯示 no 變數值

Step 3. 燒錄程式到 Micro:bit

❖ 3.1  ① 將所撰寫的程式命名
       ② 儲存所撰寫的 Blockly 程式到電腦中
       ③ 將上一步驟中的程式移到 Micro:bit 進行燒錄
       ④ 在 Micro:bit 上進行測試

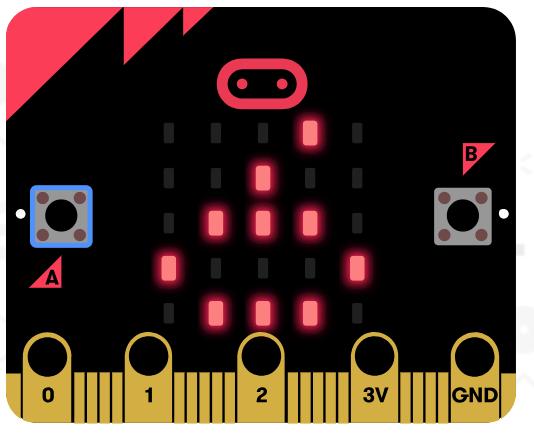

Step 4. 成果

在 LED 上顯示從 9 倒數到 0


二、Python 語法

Step 1. 開啟線上編輯器
❖ 1.1  開啟瀏覽器並輸入下方網址
       https://python.microbit.org/v/1


Step 2. 撰寫 Python 程式
❖ 2.1  依倒數計時器程式邏輯進行 Python 程式撰寫

※ 程式說明 ※

第 1 行:程式注解最前面以 【 # 】字符號代表,注解請勿使用中文
第 2 行:匯入 micro:bit 套件
第 4 行:① 【 while 】代表 Pyhton 的迴圈,
            True 代表條件為真、False 代表條件為假,
            此行代表 【 持續不斷執行的迴圈 】
        ② 以【 : 】做結尾
第 5 行:① 以 【 Tab 】 鍵為縮排代表是在迴圈的事件
        ② 當 A 按鈕被按下的事件發生時
第 6 行:① 以 【 Tab 】 鍵為縮排代表是在 A 按鈕被按下的事件
        ② 宣告一個 no 的變數,存放目前倒數的值
第 7 行:① 以 【 Tab 】 鍵為縮排代表是在 A 按鈕被按下的事件
        ② for 迴圈從 0 ~ 9 執行
        ③ 以【 : 】做結尾
第 8 行:① 以 【 Tab 】 鍵為縮排代表是在 A 按鈕被按下的事件
        ② 顯示目前倒數數字於 LED
第 9 行:① 以 【 Tab 】 鍵為縮排代表是在 A 按鈕被按下的事件
        ② 暫停 1 秒鐘
          1000 毫秒 ( milliseconds ) = 1 秒 ( seconds )
第 10 行:① 以 【 Tab 】 鍵為縮排代表是在 A 按鈕被按下的事件
         ② 將變數 no 減 1

Step 3. 燒錄程式到 Micro:bit

❖ 3.1  ① 將所撰寫的程式命名
       ② 儲存所撰寫 Python 的 hex 程式到電腦中
       ③ 將上一步驟中的程式移到 Micro:bit 進行燒錄
       ④ 在 Micro:bit 上進行測試

Step 4. 成果

在 LED 上顯示從 9 倒數到 0


GitHub
【 GitHub Blockly 】 https://github.com/ArcherHuang/Micro-bit/tree/master/Game/Blockly
【 GitHub Python  】 https://github.com/ArcherHuang/Micro-bit/tree/master/Game/Python
【      Name      】 microbit-3-2-1
